項目概況
臥虎山水庫在錦繡川、錦陽川、錦云川三川匯流的玉符河河口，屬黃河水系。它始建于1958年9月，后經改建、擴建、續建和除險加固工程達現規模。水庫流域面積557平方公里，是濟南市大型水庫。本項目對原有監測系統進行自動化升級改造，并部署南方在線安全監測云平臺系統。
解決方案

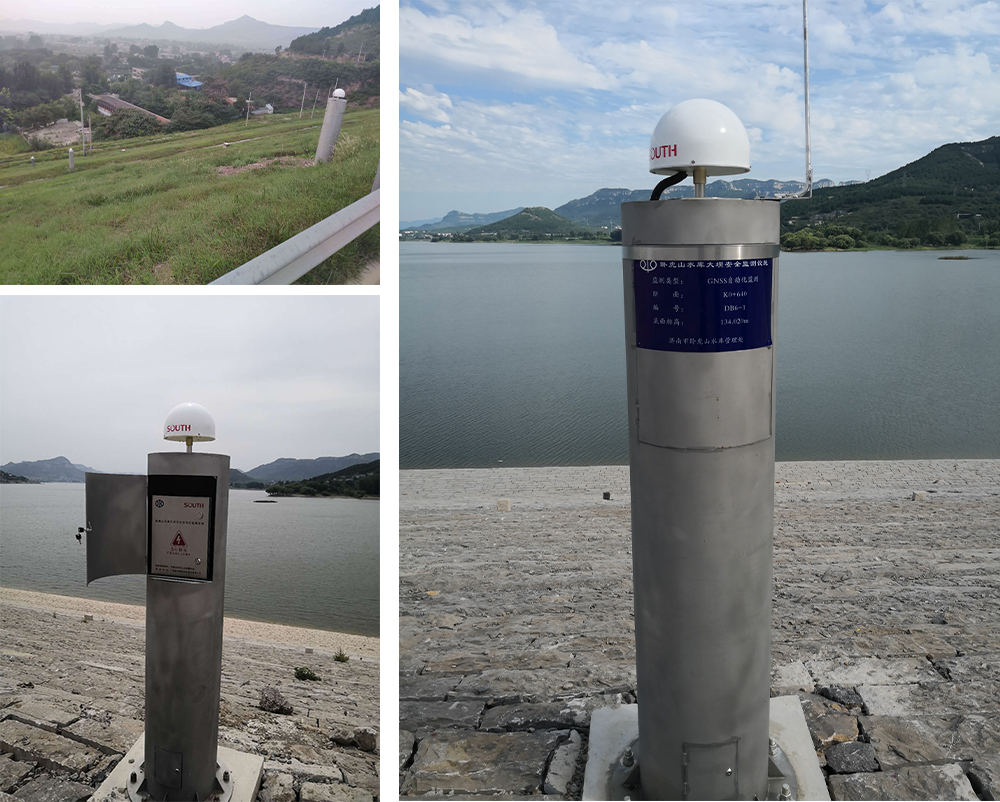

位移監測為穩定的雙基站模式，在管理處和溢洪閘院內各布設一套基準站，在壩體兩側由北往南依次布設25個監測站，在溢洪閘閘墩布設1個監測站。位移系統可以對壩體位移做出毫米級別的監測及預警分析。
在壩體布設5個監測斷面，布設24套滲壓監測站，在溢洪閘前后左右布設4套滲壓監測站，對壩體實時滲壓數據進行監控。
在溢洪閘迎水面安裝雷達液位計一臺，以提供實時水位信息。

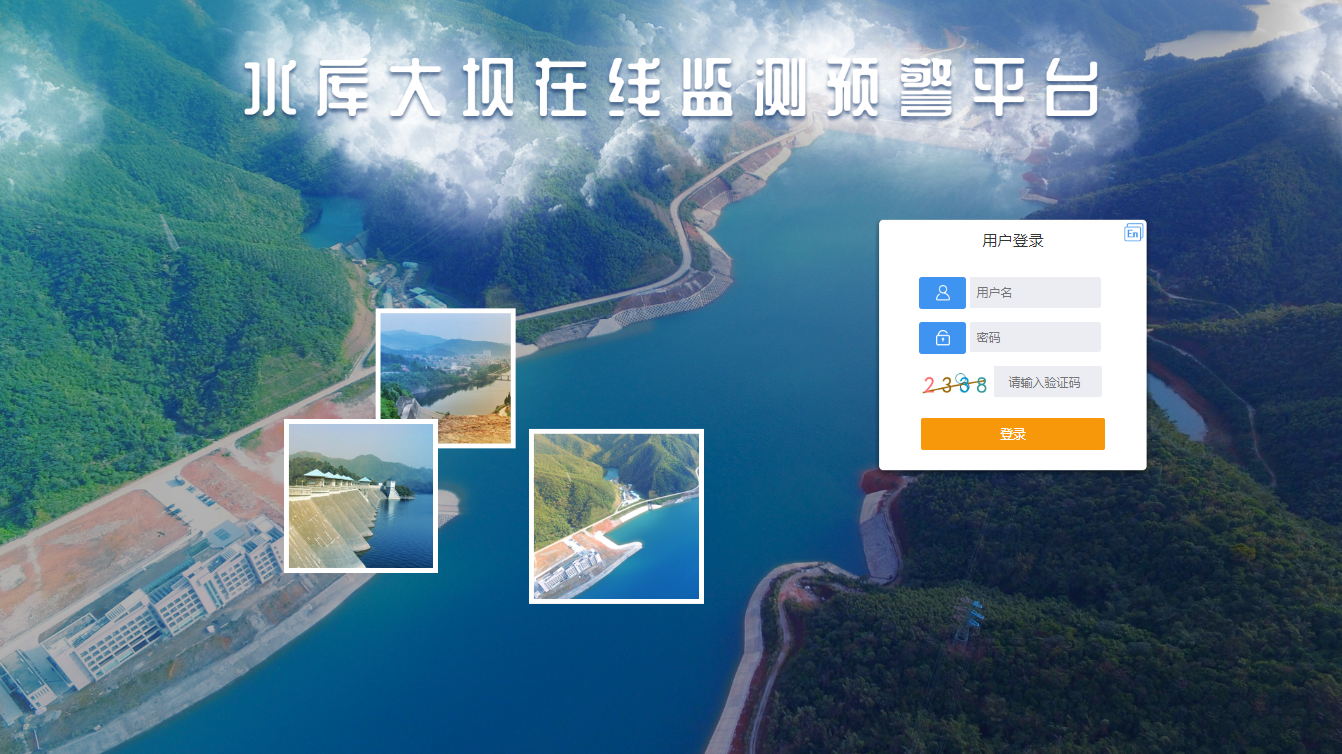

監測中心系統平臺部署在管理處機房，通過服務器端或者云端可以查看監測數據實時信息及歷史資料查詢匯編分析，在監測數據出現異常時進行提前預警。
工程特點
本水庫為濟南南部山區大型水庫，壩體落差高，壩體施工難度大。
1）本系統是基于北斗衛星應用的大壩安全自動化監測系統；
2）表面位移采用運行穩定的雙基站模式；

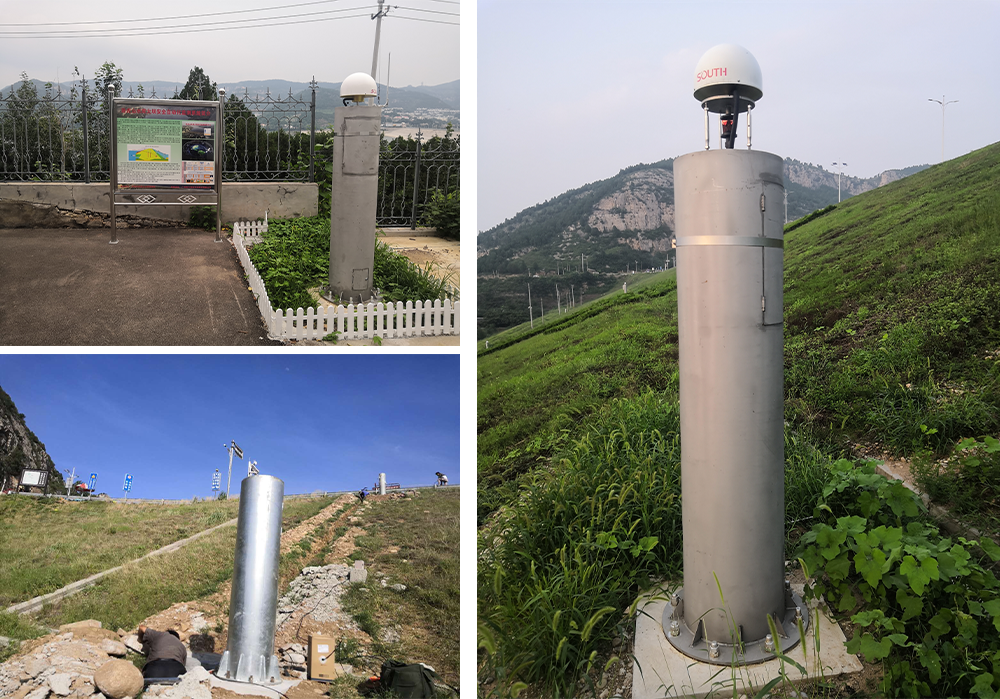

3）為方便施工安裝，針對實際情況，團隊自主研發設計易于安裝的一體化立柱，結構穩定、外形美觀、防盜安全，屬全國首例。
應用效果

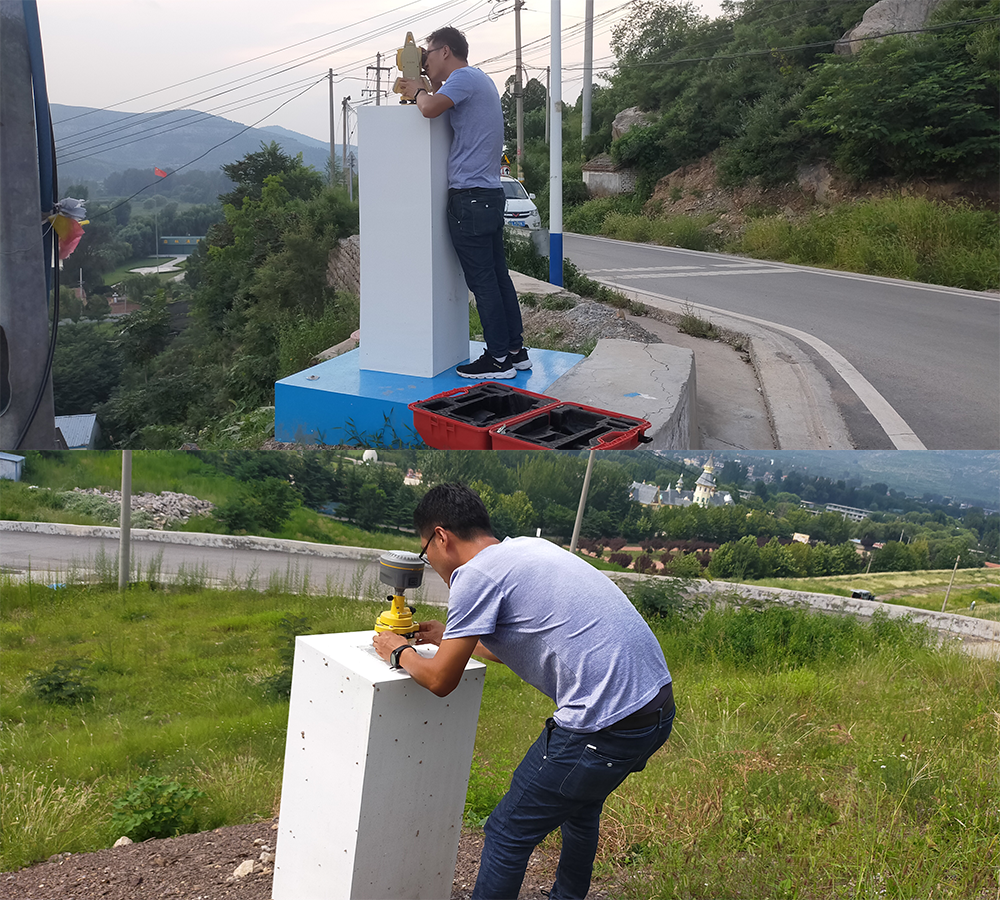

該系統包含位移觀測（水平和沉降），人工校核，滲壓數據集成等，是一套綜合性水庫大壩安全監測管理平臺。平臺自投入運行以來，設備穩定，數據質量可靠，使用方便，操作簡單，能自動生成大壩安全監測分析報告，便于管理和應用。
